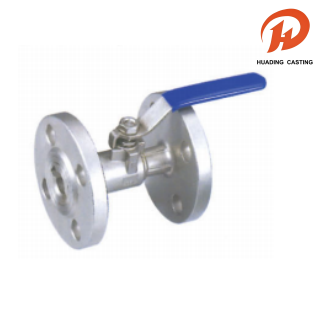

एक टुक्रा फ्ल्यान्ज बल भल्भ

हाम्रो एक टुक्रा फ्ल्यान्ज बल भल्भहरू औद्योगिक अनुप्रयोगहरूको विस्तृत श्रृंखलामा उत्कृष्ट प्रदर्शन र विश्वसनीयता प्रदान गर्न इन्जिनियर गरिएको छ। बहुमुखी प्रतिभालाई ध्यानमा राखेर डिजाइन गरिएको, यी भल्भहरूले 1.6, 2.5, 4.0, र 6.4 MPa को काम गर्ने दबाबलाई समर्थन गर्दछ र 1/2" देखि 10" सम्मको आकारमा उपलब्ध छन्। तिनीहरू पानी, ग्यास, तेल, र नाइट्रिक र एसिटिक एसिड जस्ता संक्षारक एसिडहरू सहित विभिन्न माध्यमहरूमा प्रयोगको लागि उपयुक्त छन्। एक टुक्रा फ्ल्यान्ज बल भल्भहरूले उत्कृष्ट थर्मल अनुकूलनता प्रदान गर्दछ, PTFE सिलहरू वा PPL सिलहरूसँग 300°C सम्म 180°C भन्दा कम तापक्रममा प्रभावकारी रूपमा कार्य गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

नाम: एक टुक्रा Flange बल भल्भ्स

सामाग्री: निम्न तालिका

MOQ: 100 पीसी

प्याकेज: बाक्लो बबल झोलाको भित्री प्याकिङ र कार्टनको बाहिरी प्याकिङ, वा समुद्री-योग्य प्यालेट यातायात

ढुवानी: DHL, UPS, FedEx, LCL समुद्र आदि।

सहिष्णुता: प्रेसिजन सीएनसी मशीनिंग, सहिष्णुता ± ०.०१ मिमी

निरीक्षण: जर्मन CMM पूर्ण निरीक्षण, शून्य दोष

OEM र ODM: OEM र ODM स्वीकार गरियो, छिटो नमूना बनाउने

समय: सख्त गुणस्तर नियन्त्रण, समयमा वितरण

सेवा: अनुकूलन भागहरूको लागि फराकिलो सामग्री चयन

एक टुक्रा फ्ल्यान्ज बल भल्भ

यी एक टुक्रा फ्ल्यान्ज बल भल्भको डिजाइनमा सुरक्षा र अनुपालन सर्वोपरि छन्। तिनीहरू ANSI B16.5 flanges र ANSI B16.10 आमने-सामने आयामहरू सहित, कडा अन्तर्राष्ट्रिय मापदण्डहरूको पालना गर्छन्। यसबाहेक, फायर-सेफ (एपीआई 607) र एन्टि-स्टेटिक उपकरणहरू खतरनाक वातावरणमा परिचालन सुरक्षा सुनिश्चित गर्न अनुरोधमा उपलब्ध छन्। प्रत्येक एकाइले ANSI B16.34 र API 598 मापदण्डहरू अनुसार कठोर परीक्षणहरू पार गर्दछ। सामान्य उपयोगिता वा विशेष रासायनिक प्रशोधनको लागि होस्, हाम्रो एक टुक्रा फ्ल्यान्ज बल भल्भहरूले तपाईंको तरल पदार्थ नियन्त्रण आवश्यकताहरूको लागि बलियो, अनुरूप, र उच्च-गुणस्तरको समाधान प्रदान गर्दछ।

Flange बल भल्भ प्राविधिक वर्ण र विशिष्ट रेखाचित्र

NPS	1.6MPa, 2.5MPa, 4.0MPa, 6.4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
१/२	12	90	95	65	46	14	2	60	४-१४	110
३/४	15	105	105	75	56	14	2	65	४-१४	120
1	20	110	115	85	65	15	2	75	४-१४	150
१ १/४	25	125	135	100	76	16	3	83	४-१८	160
१ १/२	32	136	145	110	85	18	3	90	४-१८	160
2	38	155	160	125	100	18	3	100	४-१८	180
२ १/२	50	170	180	145	118	20	3	110	४-१८	200
3	65	200	195	160	132	20	3	130	८-१८	250
4	80	230	215	180	150	22	3	150	८-१८	270
5	76	254	255	216	186	24	3	185	८-२२	300
6	102	267	279	241.5	216	26	3	209	८-२२	320
8	152	292	345	298.5	270	29	3	250	८-२२	350
10	203	330	406	362	324	31	3	345	१२-२६	400

बल भल्भ सामाग्री सूची

भाग नाम	सामग्री
शरीर	CF8M/WCB
सिट	PTFE
CAP	CF8M/WCB
सील ग्यास्केट	PTFE/ग्राफाइट
बल	SS316
स्टेम	SS316
स्टेम सील	PTFE
प्याकिङ	PTFE/ग्राफाइट
प्याकिङ ग्रन्थी	SS316
प्याकिङ ग्रन्थी	CF8M/WCB
PIN रोक्नुहोस्	SS304
ग्रन्थी बोल्ट	SS304
स्न्याप रिङ	६५ मिलियन
ह्यान्डल	KT33-8
बोल्ट सेट गर्नुहोस्	SS304
