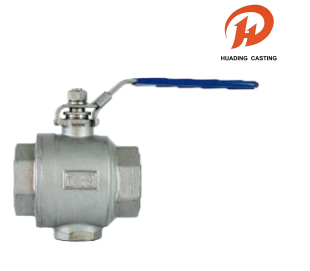

दुई टुक्रा भित्री थ्रेड जडान बल भल्भ

यी दुई-टुक्रा भित्री थ्रेड जडान बल भल्भहरूले एक बलियो लगानी कास्टिङ बडी र ब्लो-आउट प्रूफ स्टेम, सुरक्षा र स्थायित्व सुनिश्चित गर्दछ। बहुमुखी प्रतिभाको लागि डिजाइन गरिएको, भल्भहरूले धेरै थ्रेड मापदण्डहरू (NPT, BSPT, DIN 2999, ISO 228) को पालना गर्दछ र ISO 5211 प्रत्यक्ष-माउन्टिंग actuators लाई समर्थन गर्दछ। 1000 PSI को काम गर्ने दबाब र API 598 जस्ता कडा परीक्षण मापदण्डहरूको पालनाको साथ, यी दुई-टुक्रा भित्री थ्रेड जडान बल भल्भहरू उच्च-प्रदर्शन अनुप्रयोगहरूको लागि बनाइएका छन्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

नाम: दुई-टुक्रा भित्री थ्रेड जडान बल भल्भ

सामाग्री: निम्न तालिका

MOQ: 100 पीसी

प्याकेज: बाक्लो बबल झोलाको भित्री प्याकिङ र कार्टनको बाहिरी प्याकिङ, वा समुद्री-योग्य प्यालेट यातायात

ढुवानी: DHL, UPS, FedEx, LCL समुद्र आदि।

सहिष्णुता: प्रेसिजन सीएनसी मशीनिंग, सहिष्णुता ± ०.०१ मिमी

निरीक्षण: जर्मन CMM पूर्ण निरीक्षण, शून्य दोष

OEM र ODM: OEM र ODM स्वीकार गरियो, छिटो नमूना बनाउने

समय: सख्त गुणस्तर नियन्त्रण, समयमा वितरण

सेवा: अनुकूलन भागहरूको लागि फराकिलो सामग्री चयन

दुई टुक्रा भित्री थ्रेड जडान बल भल्भ

यी दुई-टुक्रा भित्री थ्रेड जडान बल भल्भहरूले NPT, BSPT, DIN 2999, र ISO 228 लगायत पाइप थ्रेड मापदण्डहरूको पालना गर्दछ, र लक गर्ने उपकरणको साथमा एक्चुएटरहरूको लागि ISO 5211 प्रत्यक्ष-माउन्टिङ डिजाइन सुविधा दिन्छ। 1000 PSI (PN63) W.O.G को काम गर्ने दबाबको लागि मूल्याङ्कन गरिएको, दुई-टुक्रा भित्री थ्रेड जडान बल भल्भहरू एपीआई 598, GB/T 13927, र ISO 5208 मापदण्डहरू अनुसार कडाईका साथ परीक्षण गरिन्छ।

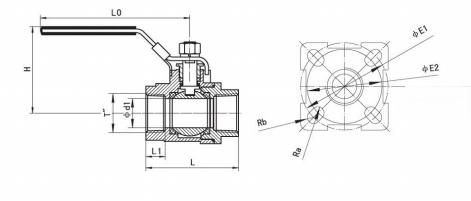

बल भल्भ प्राविधिक वर्ण र विशिष्ट रेखाचित्र

नाममात्र	PIPE	आयाम
DIA। (मिमी)	थ्रेड	d1	L	L1	H	L0	रा	Rb	E1	E2
8	१/४	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ३६
10	३/८	12.5	52	12	52	80	R3	R3	Φ42	Φ३६
15	१/२	15	59	13.5	56.5	100	R3	R3	Φ42	Φ३६
20	३/४	20	65	14.5	58.5	100	R3	R3	Φ42	Φ३६
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	१ १/४	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	१ १/२	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	२ १/२	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ१२५	Φ102

बल भल्भ सामाग्री सूची

भाग नाम	सामग्री
शरीर	WCB CF8 CF8M
CAP	WCB CF8 CF8M
बल	SS304 SS304 SS316
सिट	PTFE
स्टेम	SS304 SS304 SS316
ग्रन्थी	SS304
प्याकिङ	PTFE
ग्यास्केट	PTFE
धुने	PTFE
नट	SS304
वसन्त धुने	SS304
लकर	SS304
ह्यान्डल	SS304
आवरण	प्लास्टिक
